Система контроля геометрии экструзионного профиля Контур ПРОСКАН

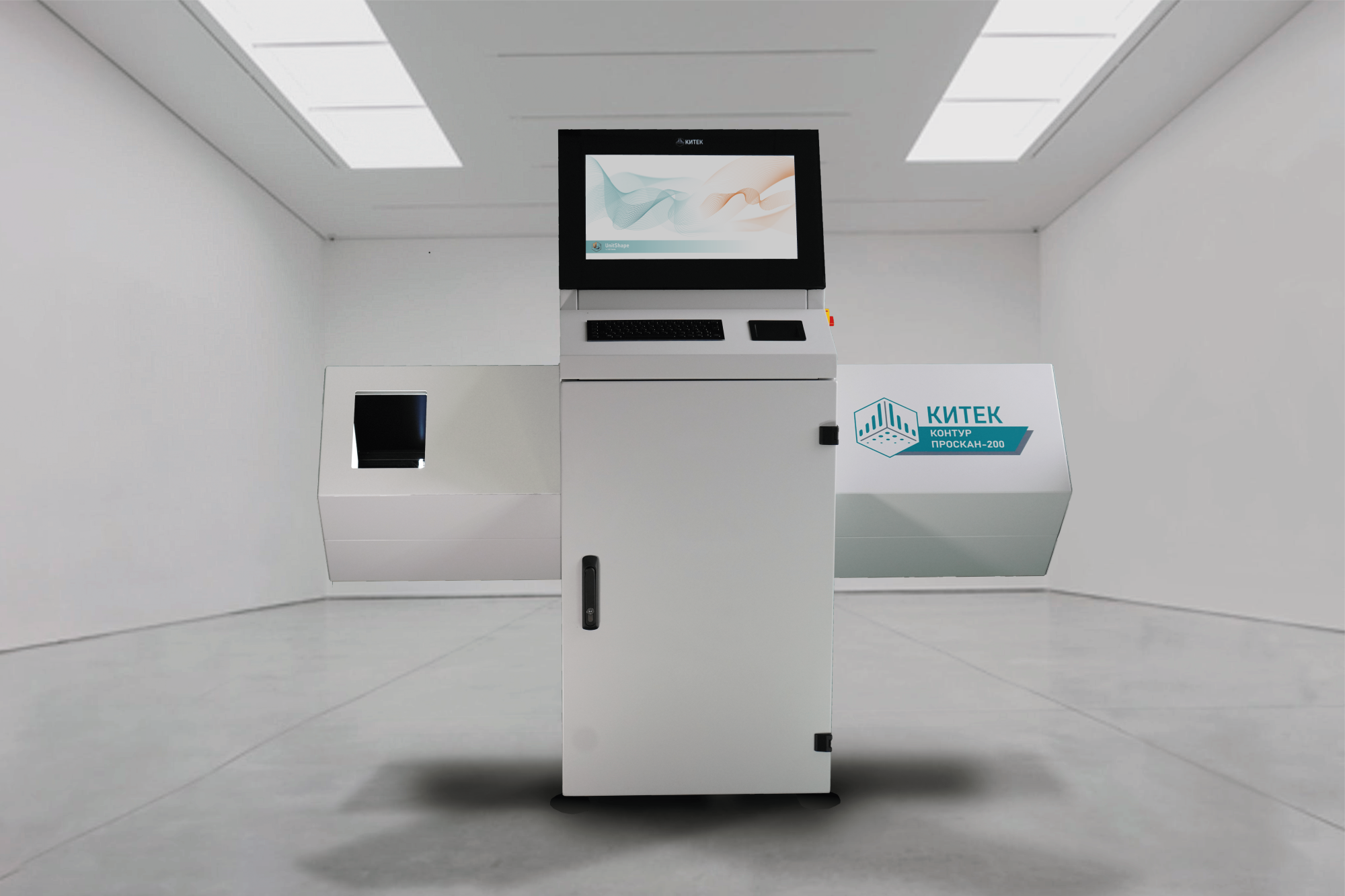

Измерительная система Контур ПРОСКАН

Назначение

Измерительная система Контур ПРОСКАН предназначена для контроля геометрических параметров эктрузионного профиля из ПВХ и алюминия, резиновыйх прокладок и уплотнителей.

Принцип работы

Работа системы Контур ПРОСКАН основана на методах фотограмметрии. Благодаря параметрическому анализу изображения детали, с высокой точностью определяются геометрические параметры сечения профиля. Обработка данных производится в автоматическом режиме. Благодаря алгоритмам фотограмметрии и автоматизации вычислений от контролера не требуются дополнительные действия, а полный цикл вычислений занимает всего несколько секунд, при это достигается точность до 10μм (зависит от модели оборудования).

Программное обеспечение

В состав системы Контур ПРОСКАН входит программный комплекс UnitShape (ООО "КИТЕК"). Это многофункциональный комплекс, который состоит из трех основных программных компонентов - Редактор проекта, Измерительная программа, Программа просмотра, а также служебных модулей для администрирования комплекса. Все компоненты работают в единой информационной среде, а данные хранятся на центральном сервере предприятия. В программном обеспечении реализован функционал авторизации пользователей и разграничения прав доступа.

Программный компонент "Редактор проекта"

Позволяет создать проект измерений для конкретного типа профиля, настроить точки измерений, размеры, допуски, а также способы совмещения измерений с чертежом. В компоненте реализовано более 30 инструментов для контроля геометрии профиля, функции работы с DXF-чертежами, а также библиотеки материалов.

Программный компонент "Измерительная программа"

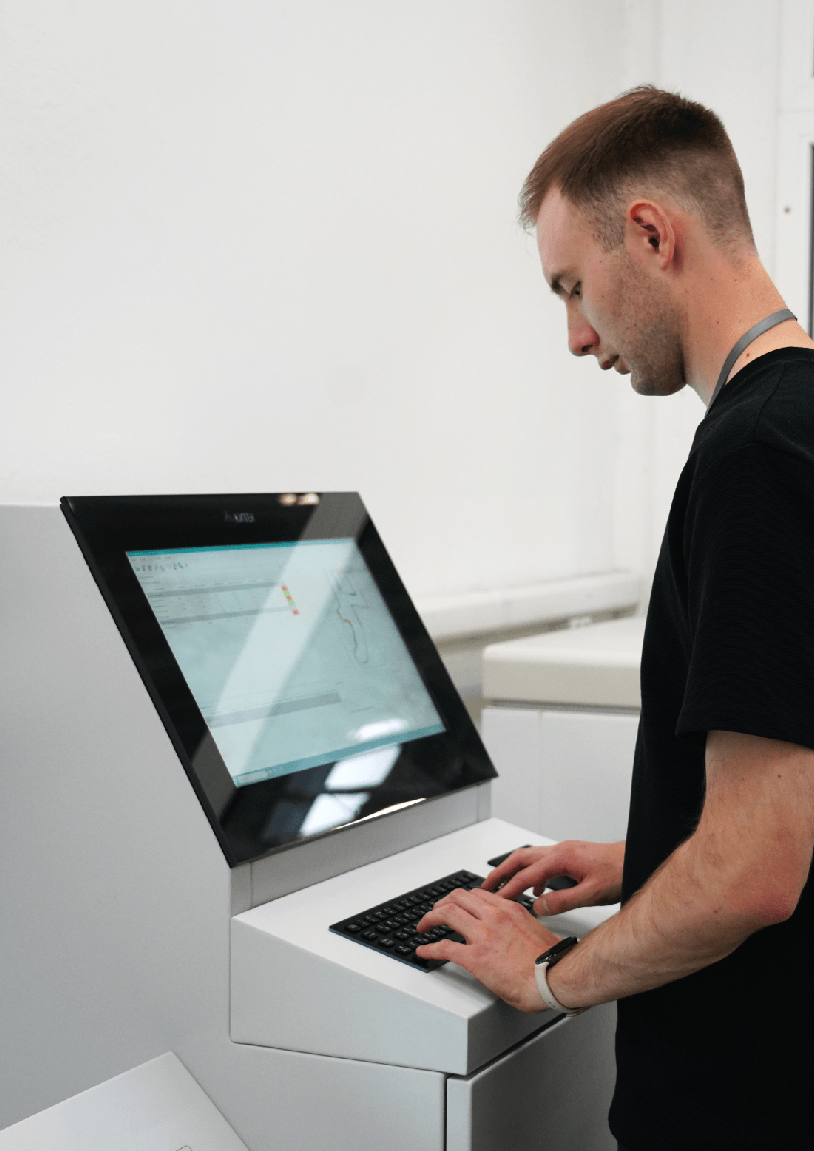

Позволяет проводить измерения и анализ геометрии профиля согласно Проекту. В компоненте реализованы функции для наглядной визуализации размеров в текстовом и графиеском виде, картограмма отклонений, модуль для создания отчетов и др. Предусмотрена система защиты и запуск в режиме киоска.

Программный компонент "Программа просмотра"

Компонент предназначен для специалистов по контролю качества и позволяет проводить анализ статистики измерений за выбранные периоды времени. В компоненте реализованы модули для экспорта статистических отчетов, выгрузки данных в графических и тестовых форматов, а также просмотра конкретных измерений за выбранные даты.

Модельный ряд

Система Контур ПРОСКАН представлена широким модельным рядом, который позволяет подобрать модель оборудования согласно потребностям заказчика. Полное описание модельного ряда представлено на сайте производителя ООО "КИТЕК" - Продукция - Контур ПРОСКАН.

Обслуживание и техподдержка

Система и программное обеспечение сопровождаются полным комплектом эксплуатационной документации на русском языке. Техническое обслуживание доступно на всей территории России. Техподдержка на русском языке доступна в рабочее время на весь срок эксплуатации системы. Обучение, монтаж и пусконаладочные работы производятся силами специалистов ООО "КИТЕК"
